Mô hình Benchy không chỉ là một bản in thử thông thường; nó là một công cụ cực kỳ mạnh mẽ, giúp bạn chẩn đoán và cải thiện máy in 3D của mình một cách toàn diện. Được thiết kế để đẩy giới hạn của máy in, Benchy kiểm tra mọi khía cạnh quan trọng như các chi tiết nhô ra (overhangs), cầu nối (bridges) và độ chính xác kích thước. Bằng cách sử dụng Benchy, bạn có thể dễ dàng phát hiện ra những vấn đề tiềm ẩn, từ đó điều chỉnh cài đặt máy in để đạt được chất lượng bản in tốt hơn. Dù bạn là người mới bắt đầu hay một nhà sản xuất có kinh nghiệm, Benchy sẽ là người bạn đồng hành đắc lực, giúp hành trình in 3D của bạn trở nên tuyệt vời hơn. Hãy cùng congnghetinhoc.com khám phá 10 lợi ích cốt lõi mà mô hình Benchy mang lại.
Hình ảnh minh họa mô hình Benchy 3D, biểu tượng cho việc kiểm tra và tối ưu máy in 3D.
1. Khám Phá Sáng Tạo Với Các Phiên Bản Benchy Remix và Phụ Kiện Độc Đáo
Vô vàn bản Benchy remix và phụ kiện khơi nguồn cảm hứng
Ngay cả khi máy in 3D của bạn đã được hiệu chuẩn hoàn hảo và hoạt động trơn tru, Benchy vẫn có thể là nguồn cảm hứng bất tận cho những ý tưởng dự án mới. Có hàng tá phiên bản remix của mô hình Benchy thử nghiệm, là những tệp in do người dùng khác sáng tạo dựa trên thiết kế gốc.
Các phiên bản này bao gồm cả những ứng dụng chức năng cho Benchy, như một chiếc thìa có thể đóng mở, hay vô số thiết kế nghệ thuật độc đáo. Từ các biến thể tàu chở hàng đến mô hình Benchy tàu cướp biển, bạn có thể tìm thấy mọi thứ. Ngoài ra, bạn còn có thể mua các bộ phụ kiện để xây dựng một chiếc Benchy có động cơ riêng, có khả năng nổi và di chuyển trong bồn tắm hoặc ao hồ. Khả năng sáng tạo với Benchy gần như là vô tận.
2. Đánh Giá Chất Lượng Vật Liệu In (Filament) Toàn Diện
Phân tích độ đồng nhất và hiệu suất của sợi nhựa
Khi thử nghiệm một loại sợi in (filament) mới, Benchy là bản in thử hoàn hảo. Mô hình này giúp bạn kiểm tra các vấn đề như thiếu nhựa (under-extrusion), kéo sợi (stringing) hoặc đùn cục (blobs). Kéo sợi là hiện tượng các sợi nhựa mảnh xuất hiện giữa các chi tiết, có thể xảy ra nếu nhiệt độ đầu phun quá cao, cài đặt rút dây (retraction) không chính xác, hoặc sợi in bị ẩm.

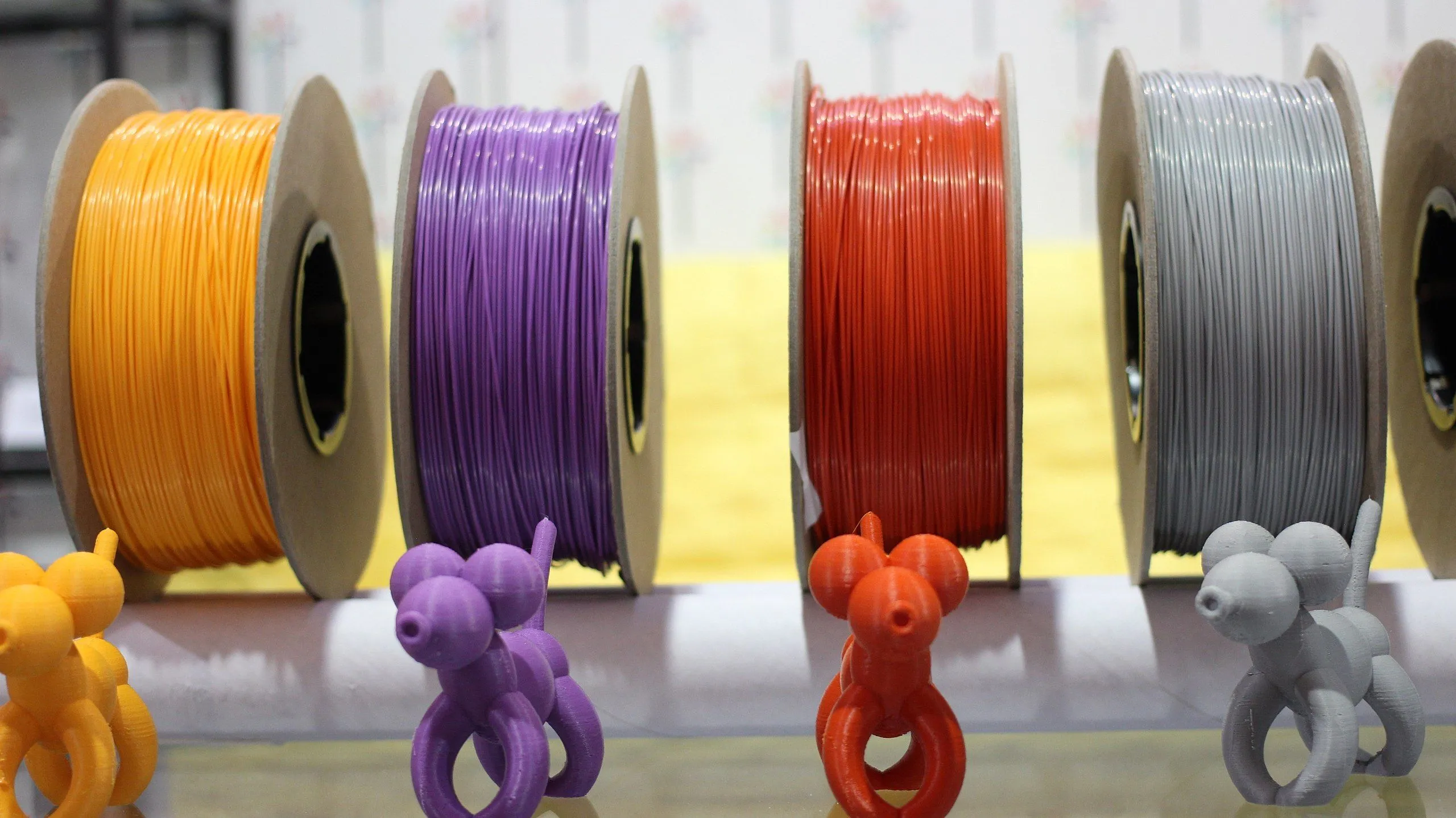

Các cuộn sợi in 3D (filament) với nhiều màu sắc khác nhau, đại diện cho việc kiểm tra chất lượng vật liệu khi in mô hình Benchy.
Những vấn đề này có thể là dấu hiệu cho thấy chất lượng sợi in kém hoặc bạn cần điều chỉnh cài đặt của mình. Hãy đảm bảo đường kính sợi in khớp với thông số trong phần mềm cắt lát (slicer). Đồng thời, thử nghiệm các mức nhiệt độ đầu phun khác nhau để tìm ra mức tối ưu cho bản in mượt mà. Sử dụng sợi in chất lượng cao là chìa khóa để có được những bản in tuyệt vời, và Benchy sẽ giúp bạn xác định liệu một loại sợi in có đủ tốt để tiếp tục sử dụng hay không.
3. Định Chuẩn Hiệu Suất Khi Nâng Cấp Máy In 3D
So sánh kết quả trước và sau khi cải tiến
Mô hình Benchy là một cách tuyệt vời để đánh giá hiệu quả của các nâng cấp máy in. Cho dù bạn đã thay thế đầu nóng (hotend), bộ đùn (extruder) hay hệ thống chuyển động, việc in một chiếc Benchy trước và sau khi nâng cấp sẽ cho bạn thấy sự khác biệt rõ rệt.

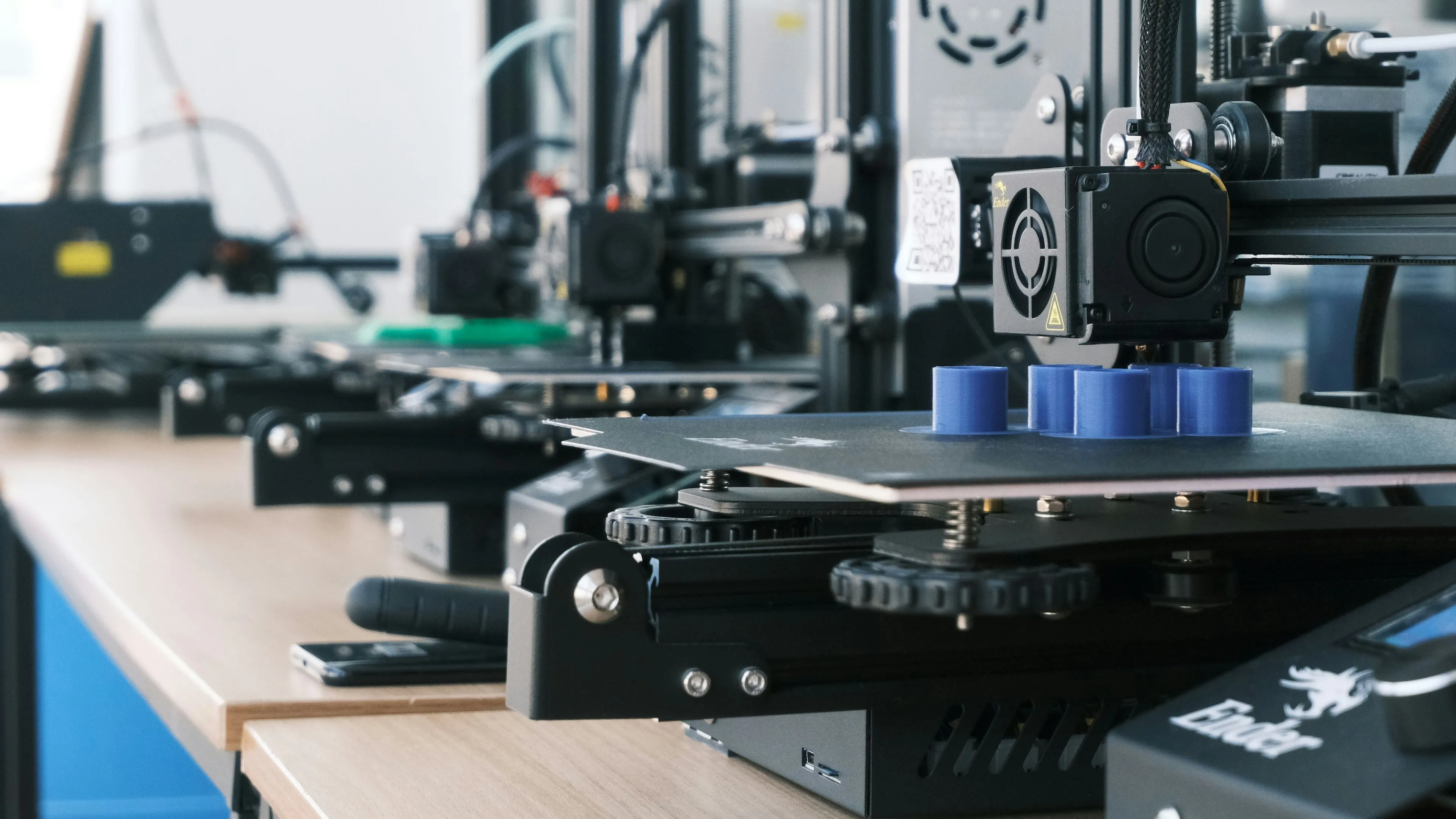

Một máy in 3D đang hoạt động, được kiểm soát và giám sát qua Raspberry Pi với OctoPrint, minh họa quá trình định chuẩn sau nâng cấp.
Bằng cách kiểm tra các yếu tố như độ đồng nhất của lớp in, chất lượng chi tiết nhô ra (overhang) và độ chính xác kích thước, bạn có thể thấy máy in của mình đang cải thiện như thế nào theo thời gian. Điều này sẽ giúp bạn đưa ra quyết định thông minh về các nâng cấp trong tương lai. Sử dụng mô hình Benchy như một bước kiểm tra định kỳ đảm bảo rằng các nâng cấp của bạn thực sự tạo ra sự khác biệt.
4. Nâng Cao Chất Lượng Bề Mặt Sản Phẩm In
Khắc phục vết Z-scars và đường nối lớp in
Bề mặt của mô hình Benchy thường có một số điểm gồ ghề, đặc biệt là tại các điểm giao nhau của các lớp in. Đây được gọi là vết Z-scarring và đường nối Z (Z seams). Z-scarring là khi các lớp không đều hoặc đầu phun di chuyển không ổn định. Z seams là nơi mỗi lớp bắt đầu và kết thúc, và chúng có thể khá rõ ràng.
Mô hình 3DBenchy in nhiều màu, tách rời từng phần, minh họa các vết Z-scars và đường nối lớp in cần cải thiện bề mặt.
Bạn có thể thay đổi cách phần mềm cắt lát sắp xếp các lớp để làm cho các đường nối ít nhận thấy hơn. Bạn cũng có thể bật tính năng “coasting” (dừng đùn nhựa trước khi kết thúc lớp), giúp ngăn chặn các cục nhựa thừa hình thành. Thêm vào đó, bật “pressure advance” (tối ưu áp lực đùn) cũng cho phép máy in xử lý áp lực tốt hơn. Bằng cách thay đổi các cài đặt này, bạn có thể làm cho Benchy của mình mịn màng và trông đẹp mắt hơn.
5. Chẩn Đoán Và Khắc Phục Lỗi Rút Dây (Retraction)
Giảm hiện tượng kéo sợi (stringing) và tăng độ chi tiết
Rút dây (retraction) là một kỹ thuật quan trọng, khi máy in kéo sợi nhựa ngược vào đầu phun trong quá trình di chuyển không in, nhằm ngăn chặn nhựa bị chảy ra không mong muốn (oozing). Tốc độ và khoảng cách rút dây sẽ quyết định mức độ hiệu quả của quá trình này – tức là sợi nhựa được kéo vào nhanh và xa đến đâu.

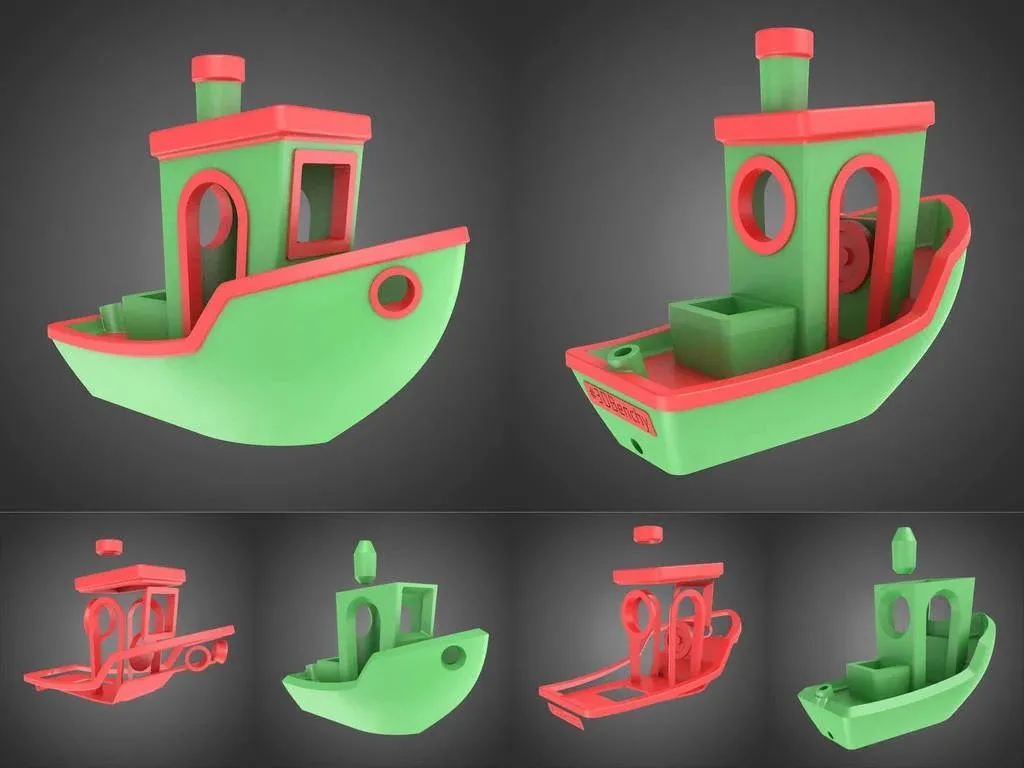

Cận cảnh mô hình Benchy phiên bản in đôi, minh họa chi tiết các vấn đề rút dây (retraction) gây kéo sợi.
Nếu bạn nhận thấy hiện tượng kéo sợi (stringing), đặc biệt giữa các chi tiết như lỗ cửa và ống khói của Benchy, đã đến lúc điều chỉnh cài đặt rút dây của bạn. Hãy bắt đầu bằng cách tăng dần khoảng cách rút dây, từng chút một. Điều này sẽ giúp giảm thiểu chảy nhựa và loại bỏ các sợi thừa không mong muốn. Bằng cách thực hiện những thay đổi nhỏ này, bạn sẽ ngạc nhiên về mức độ sạch sẽ và chi tiết hơn của bản in Benchy.
6. Nhận Diện Vấn Đề Bám Dính Bàn In
Phân tích lớp đầu tiên để phát hiện lỗi cong vênh hoặc không đều
Phần đế phẳng của mô hình Benchy là một khu vực lý tưởng để kiểm tra khả năng bám dính của bản in vào bàn in. Nếu các cạnh của đế bị cong vênh hoặc lớp đầu tiên trông không đều, bạn có thể cần điều chỉnh cân bằng bàn in hoặc các chất hỗ trợ bám dính.
Nhiều đế mô hình Benchy với các lỗi bám dính bàn in khác nhau, thể hiện vấn đề cong vênh hoặc không đều ở lớp đầu tiên.
Trước tiên, hãy đảm bảo bàn in của bạn được cân bằng và chiều cao đầu phun được đặt chính xác. Nếu khoảng cách giữa bàn in và đầu phun quá lớn, bản in sẽ không bám dính. Ngược lại, nếu khoảng cách quá nhỏ, sợi nhựa có thể bị bóp méo hoặc làm tắc đầu phun. Bạn có thể sử dụng các vật liệu hỗ trợ như keo dán, băng dính giấy hoặc các bề mặt xây dựng chuyên dụng để giúp bản in bám dính tốt hơn. Một lớp đầu tiên vững chắc là yếu tố cần thiết vì nó cung cấp nền tảng mạnh mẽ cho phần còn lại của bản in.
7. Kiểm Tra Độ Thẳng Hàng Của Lớp In (Layer Alignment)
Phát hiện dịch chuyển lớp trên các bề mặt cong
Bạn có nhận thấy bản in Benchy của mình có các chi tiết bị gãy hoặc không đồng đều, đặc biệt trên các bộ phận cong như mũi tàu? Đó được gọi là dịch chuyển lớp (layer shift), một vấn đề in ấn do các lớp in không thẳng hàng.

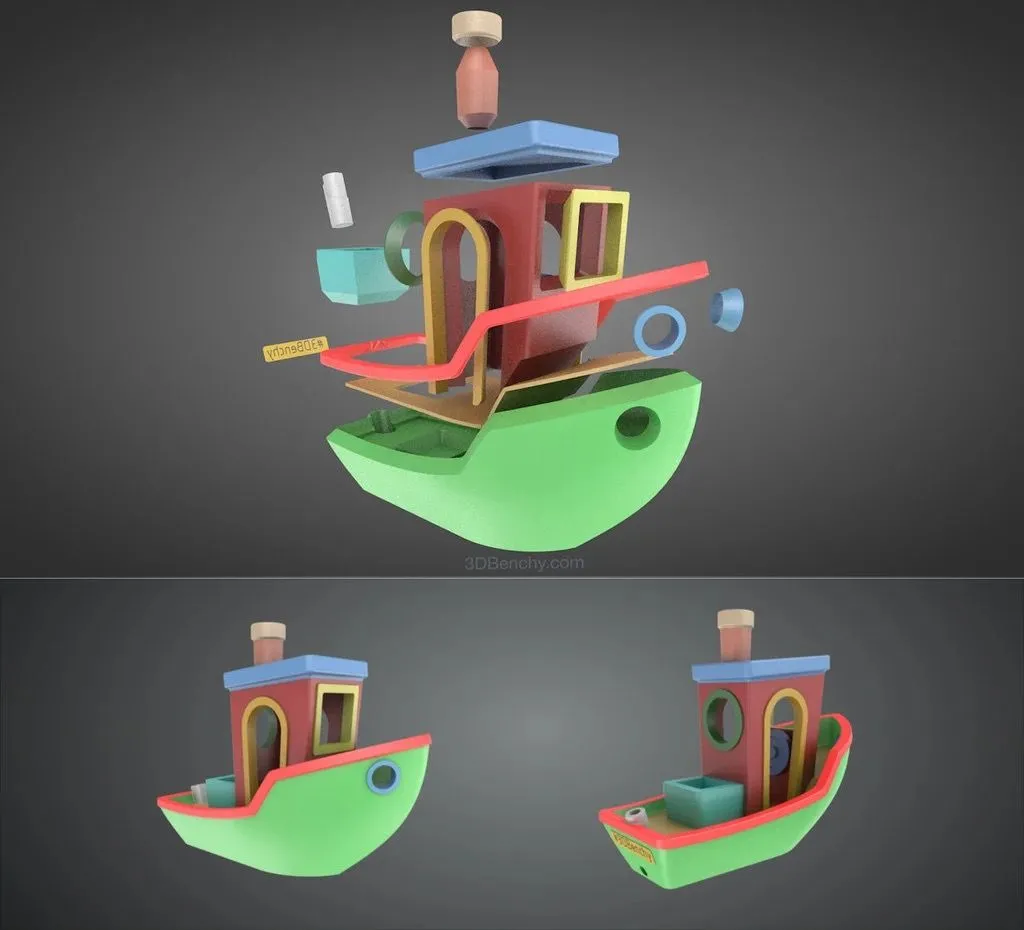

Mô hình 3DBenchy được minh họa dưới dạng chi tiết bóc tách, giúp kiểm tra độ thẳng hàng và dịch chuyển của các lớp in.
Để khắc phục, hãy kiểm tra máy in xem có dây đai bị lỏng, khung bị lung lay hay các trục bị lệch không. Siết chặt mọi dây đai bị lỏng và đảm bảo mọi thứ được cố định chắc chắn. Bảo trì định kỳ là chìa khóa để ngăn chặn dịch chuyển lớp. In một chiếc Benchy khác sau khi thực hiện những thay đổi này sẽ giúp bạn xem vấn đề đã được giải quyết chưa. Các lớp in mịn màng và đồng nhất là dấu hiệu cho thấy mọi thứ đã thẳng hàng đúng cách.
8. Đánh Giá Khả Năng In Overhang và Bridge
Kiểm tra hiệu suất làm mát và độ bền cấu trúc
Trong in 3D, chi tiết nhô ra (overhangs) là những phần mở rộng của cấu trúc chính mà không có bất kỳ hỗ trợ nào bên dưới. Mặt khác, cầu nối (bridges) là những đoạn của mô hình bắc qua các khoảng trống giữa hai điểm mà không có sự hỗ trợ từ lớp in bên dưới. Các chi tiết này đều có trên mô hình Benchy và là những điểm tuyệt vời để kiểm tra khả năng làm mát và độ chính xác của máy in của bạn.

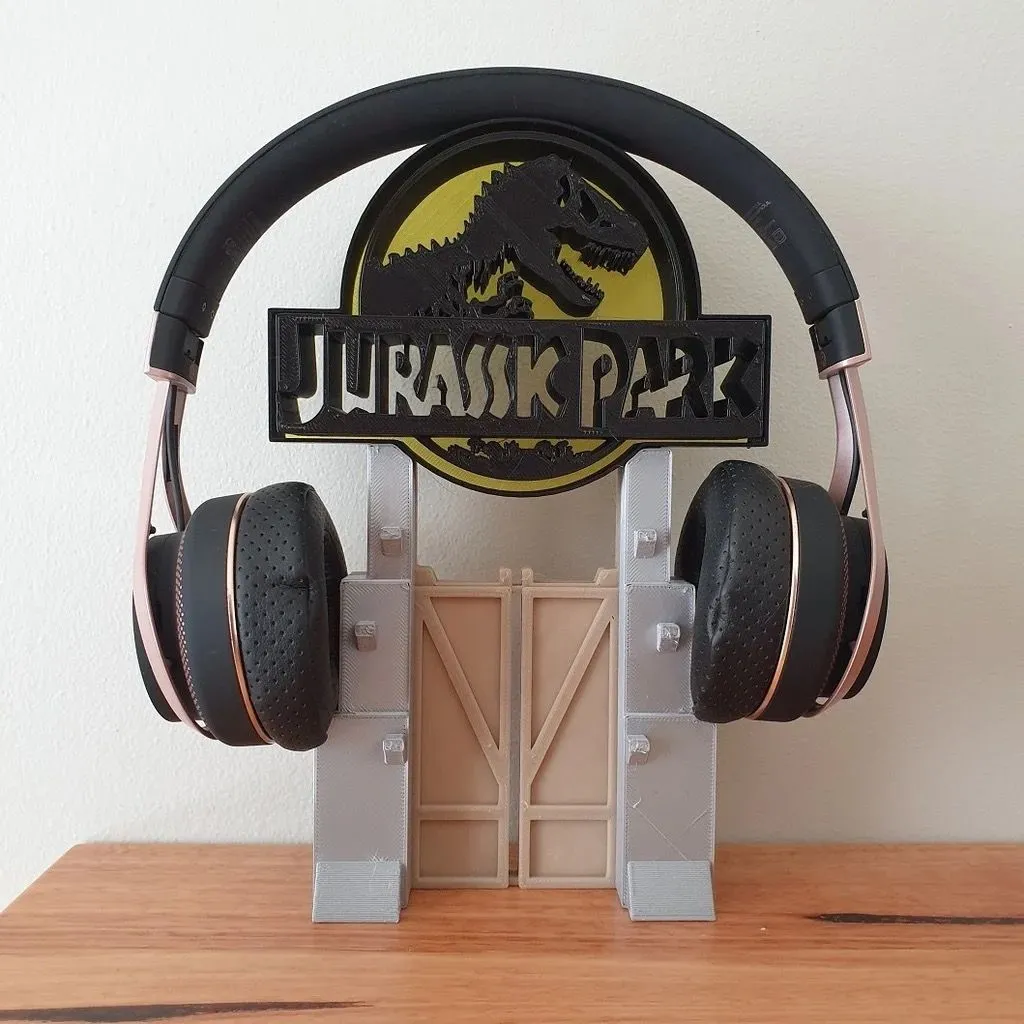

Giá đỡ tai nghe chủ đề Jurassic Park được in 3D, minh họa các chi tiết overhang và bridge phức tạp mà mô hình Benchy giúp kiểm tra hiệu suất in.
Nếu các chi tiết nhô ra bị chảy xệ hoặc không đủ chi tiết, điều đó có thể cho thấy vấn đề với cài đặt làm mát của bạn. Hãy đảm bảo quạt làm mát chi tiết (part cooling fan) đang hoạt động và được đặt ở tốc độ chính xác cho vật liệu của bạn. Làm mát rất quan trọng đối với các vật liệu như PLA, loại nhựa đông cứng nhanh chóng.
Đối với cầu nối, hãy kiểm tra xem máy in của bạn có thể bắc cầu qua các khoảng trống mà không cần hỗ trợ hay không. Nếu sợi in bị võng hoặc trông không đều, có thể tốc độ in cầu nối quá nhanh hoặc quá trình làm mát không đủ mạnh. Điều chỉnh các cài đặt này để cải thiện hiệu suất và có được các cầu nối sạch hơn, ổn định hơn.
9. Xác Định Vấn Đề Đùn Nhựa (Extrusion)
Kiểm tra độ nhất quán của tường và ống khói
Các bức tường và ống khói của mô hình Benchy là những vị trí tuyệt vời để phát hiện các vấn đề với quá trình đùn nhựa của máy in. Nếu bạn thấy các khoảng trống, đường không đều hoặc các phần bị phồng, máy in của bạn có thể đang gặp sự cố thiếu nhựa (under-extrusion) hoặc thừa nhựa (over-extrusion). Thiếu nhựa xảy ra khi máy in 3D đùn không đủ sợi in, trong khi thừa nhựa có nghĩa là có quá nhiều sợi được đùn ra.
Bạn có thể thay đổi hệ số đùn (extrusion multiplier) hoặc tốc độ dòng chảy (flow rate) trong cài đặt của phần mềm cắt lát (slicer) để khắc phục các vấn đề này. Hãy bắt đầu với những thay đổi nhỏ và in thử mô hình Benchy để xem các thay đổi giúp ích như thế nào.
Đôi khi, việc đùn nhựa không nhất quán cũng có thể do đầu phun bị tắc một phần. Bảo trì định kỳ và sử dụng sợi in chất lượng cao có thể giúp ngăn ngừa những vấn đề này và cải thiện bản in Benchy của bạn.
10. Kiểm Chứng Độ Chính Xác Kích Thước
Đo lường thân tàu và cửa sổ để đạt độ chính xác cao
Độ chính xác kích thước là điều cần thiết cho các bản in chức năng, và Benchy cung cấp các tiêu chuẩn chính xác. Hãy lấy thước kẹp của bạn và đo các chi tiết như thân tàu, khung cửa sổ và ống khói. Sau đó, so sánh các số đo của bạn với thông số thiết kế gốc để xem máy in của bạn hoạt động tốt đến mức nào.
Kích thước chính thức của 3DBenchy
| Tính năng | Kích thước | Tính năng | Kích thước |
|—|—|—|—|
| Chiều dài ngang, tổng thể | 60mm | Kích thước hộp hàng (bên ngoài) | 12mm x 10.81mm |
| Chiều rộng ngang, tổng thể | 31mm | Kích thước hộp hàng (bên trong) | 8mm x 7mm |
| Chiều cao, tổng thể | 48mm | Chiều sâu hộp hàng | 9mm |
| Chiều cao, từ đế đến đỉnh hộp hàng | 15.5mm | Đường kính ống dẫn neo | 4mm |
| Mái cầu điều khiển | 23mm x 23mm | Chiều sâu mặt bích ống dẫn neo | 0.3mm |
| Kích thước cửa sổ trước cầu điều khiển | 10.5mm x 9.5mm | Ống khói, phần trên | Cao 7mm |
| Đường kính cửa sổ sau cầu điều khiển (bên ngoài) | 12mm | Đường kính lỗ ống khói | 3mm |
| Đường kính cửa sổ sau cầu điều khiển (bên trong) | 9mm | Chiều sâu lỗ ống khói | 11mm |
| Chiều sâu mặt bích cửa sổ sau cầu điều khiển | 0.3mm | Chiều sâu bảng tên đuôi tàu chi tiết nhỏ | 0.1mm |
| Độ nghiêng phần mũi nhô ra | 40 độ | Độ nghiêng mái cầu điều khiển | 5.5 độ |
Nếu các kích thước của bạn bị sai lệch, có lẽ là do các trục của máy in chưa được đặt chính xác. Bạn có thể khắc phục điều này bằng cách hiệu chuẩn cài đặt trong firmware hoặc phần mềm cắt lát của mình. Điều này sẽ đảm bảo máy in di chuyển đúng khoảng cách cho mỗi lệnh.
Đạt được độ chính xác kích thước đặc biệt quan trọng đối với các bộ phận cần khớp với nhau hoặc có dung sai chặt chẽ. Benchy sẽ giúp bạn đảm bảo máy in của mình đáp ứng được yêu cầu đó.
Kết Luận
Mô hình Benchy đã chứng minh mình không chỉ là một chiếc thuyền đồ chơi in 3D đơn thuần, mà là một công cụ chẩn đoán và hiệu chỉnh vô giá cho bất kỳ ai tham gia vào lĩnh vực in 3D. Từ việc khám phá những ý tưởng sáng tạo với các phiên bản remix độc đáo, đánh giá chất lượng sợi in, cho đến việc tinh chỉnh các cài đặt phức tạp như rút dây, bám dính bàn in, hay đảm bảo độ chính xác kích thước, Benchy đều mang lại những giá trị thiết thực.
Bằng cách thường xuyên in và phân tích mô hình Benchy, bạn không chỉ phát hiện và khắc phục các lỗi in phổ biến mà còn liên tục nâng cao kỹ năng và chất lượng bản in của mình. Hãy xem Benchy như một phần không thể thiếu trong quy trình làm việc in 3D của bạn để đạt được những sản phẩm hoàn hảo nhất. Bạn đã từng dùng Benchy để chẩn đoán máy in của mình chưa? Hãy chia sẻ kinh nghiệm và các mẹo của bạn ở phần bình luận dưới đây!
