Khi mạng gia đình hoặc doanh nghiệp của bạn ngày càng phát triển, việc quản lý danh sách các thiết bị mạng cũng trở nên phức tạp hơn. Có thể bạn đã mở rộng số lượng thiết bị có dây trong mạng, hoặc bổ sung thêm các switch mạng quản lý để phân tách mạng thành các VLAN, giúp quản lý dễ dàng hơn và tăng cường bảo mật. Câu hỏi đặt ra là làm thế nào để truyền tải lưu lượng VLAN đã được gắn thẻ (tagged VLAN traffic) đến các thiết bị đầu cuối khác trong mạng một cách hiệu quả?
Bạn có thể thiết lập các quy tắc VLAN trên từng cổng của các switch trung gian, nhưng có một cách tốt hơn và đơn giản hơn rất nhiều. Đó chính là VLAN Trunking. Tính năng này cho phép lưu lượng VLAN đã gắn thẻ đi qua các cổng của switch một cách trong suốt (transparently), đảm bảo chúng đến được switch đầu cuối với các quy tắc VLAN đã được thiết lập sẵn. Thiết lập VLAN Trunking không chỉ đơn giản mà còn giúp bạn tiết kiệm thời gian và tránh được nhiều vấn đề đau đầu trong dài hạn.

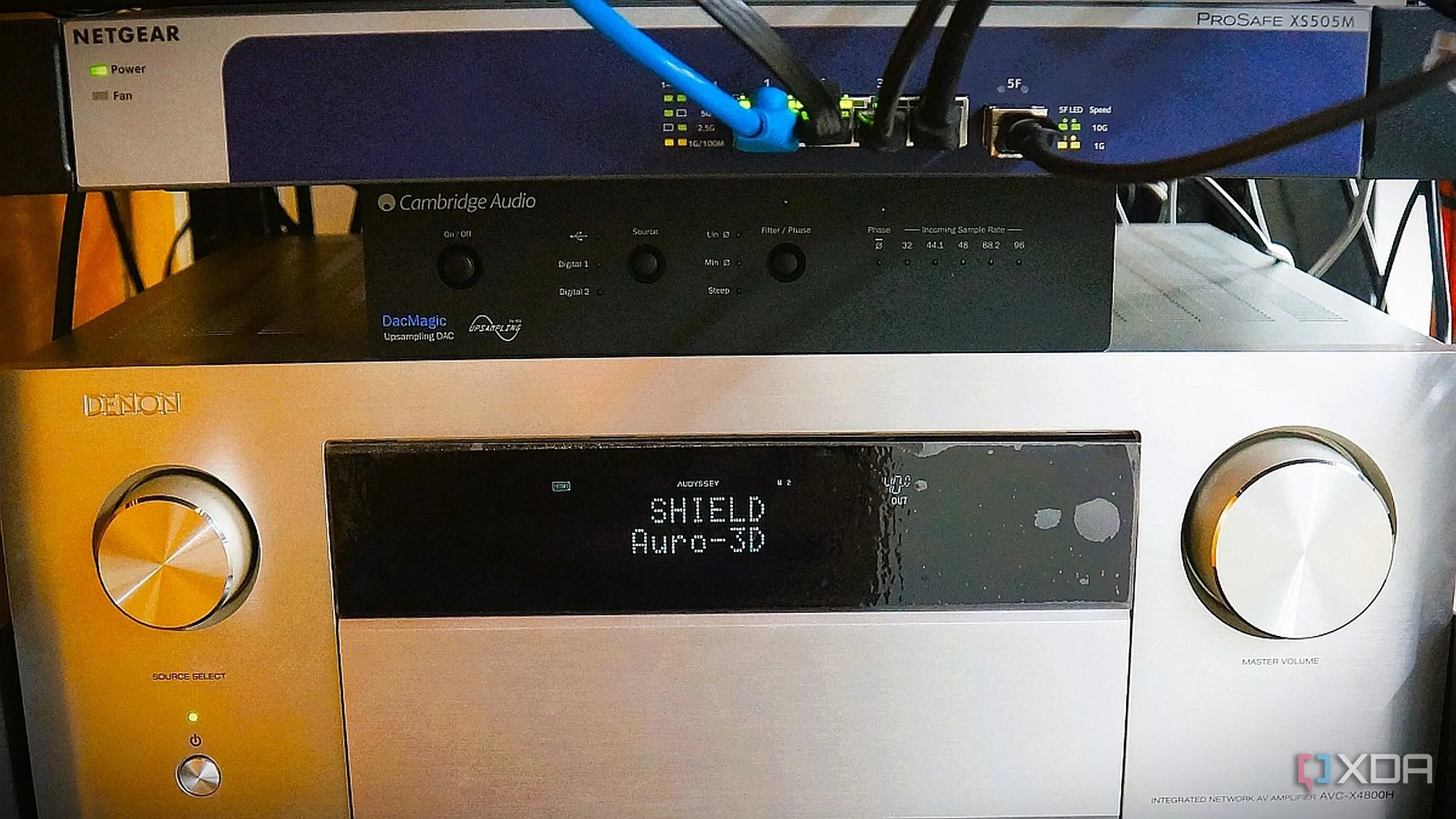

Hình ảnh một switch quản lý 10GbE với các cổng kết nối cáp mạng
VLAN Trunking là gì và Tại sao Bạn Cần Nó?
VLAN Trunking là một tính năng thiết yếu trên hầu hết các switch mạng quản lý, cho phép nhiều VLAN cùng chia sẻ một liên kết vật lý duy nhất giữa các switch. Thay vì phải cấu hình từng VLAN riêng lẻ trên mỗi switch trung gian, VLAN Trunking giúp tất cả lưu lượng VLAN đi qua liên kết đó mà không cần xử lý thêm. Điều này đặc biệt hữu ích khi bạn có một chuỗi switch và muốn các VLAN trải rộng trên toàn bộ hệ thống mạng.
Lợi ích cốt lõi của VLAN Trunking là sự đơn giản hóa. Nó loại bỏ sự phức tạp trong việc quản lý cấu hình VLAN trên nhiều thiết bị, giảm thiểu lỗi và tăng tốc độ triển khai. Nếu không có Trunking, bạn sẽ phải cấu hình từng VLAN ID và từng cổng trên mỗi switch, một công việc tốn kém thời gian và dễ mắc lỗi khi mở rộng mạng.
Chuẩn Bị Gì Để Thiết Lập VLAN Trunking?
Để thiết lập VLAN Trunking hoạt động hiệu quả, bạn cần chuẩn bị một số yếu tố cơ bản. Về cơ bản, VLAN Trunking là một phần không thể thiếu của bất kỳ switch mạng quản lý nào. Điều duy nhất bạn cần là tài liệu hướng dẫn (manual) của switch để tìm ra trang quản trị (admin GUI) chứa tính năng này. Tuy nhiên, để thực sự sử dụng được VLAN Trunking, bạn sẽ cần tối thiểu ba switch mạng quản lý, tất cả đều được kết nối với nhau bằng cáp Ethernet, vì bạn sẽ thiết lập VLAN Trunking trên (các) thiết bị trung gian trong chuỗi.

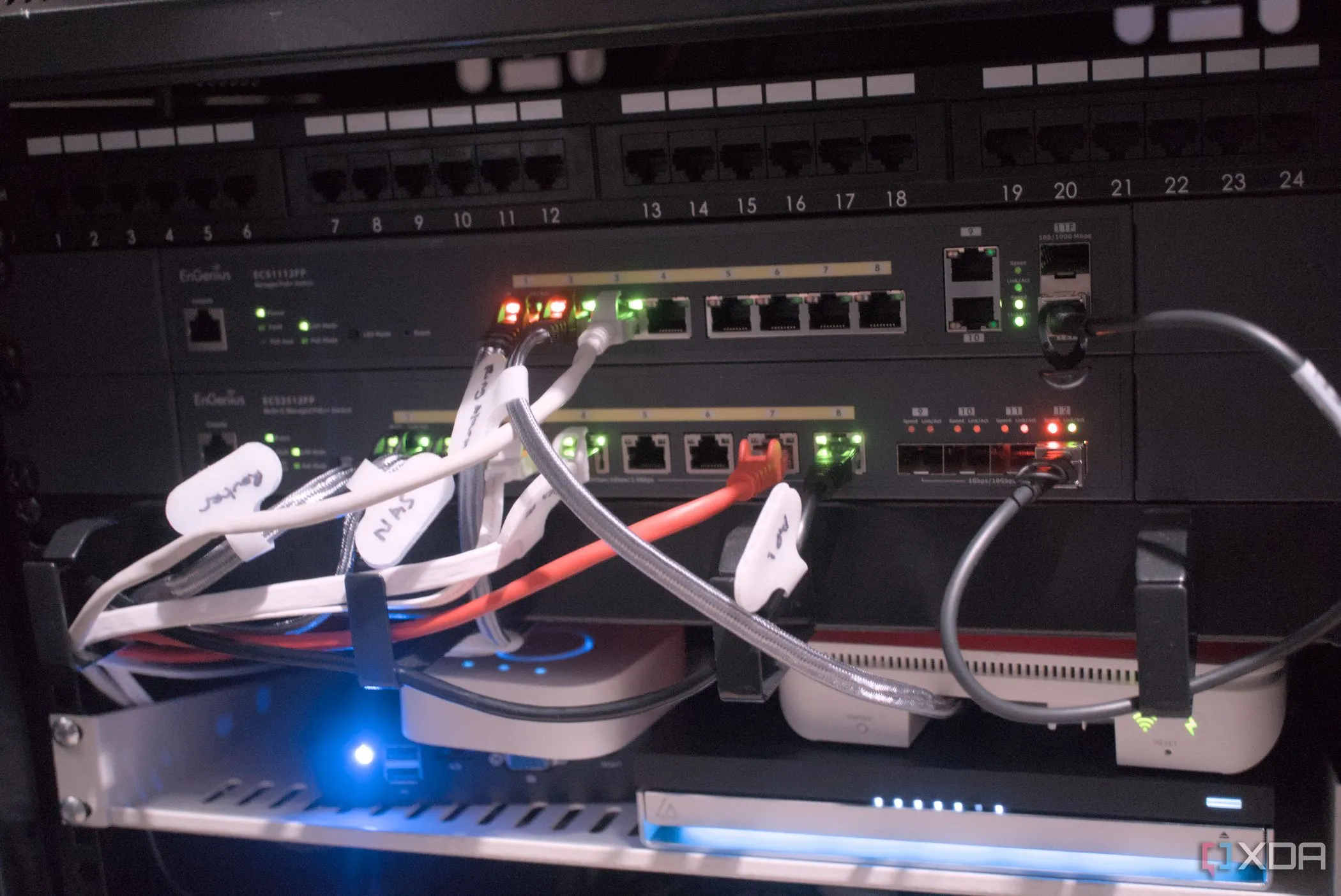

Tủ rack mạng chứa nhiều switch quản lý và thiết bị mạng
Dưới đây là những gì bạn cần:
- Switch quản lý với ít nhất hai cổng trống.
- Quyền truy cập quản trị (Admin access) vào switch quản lý.
- Tài liệu hướng dẫn (manual) cho switch của bạn, nếu bạn chưa quen với giao diện của nó.

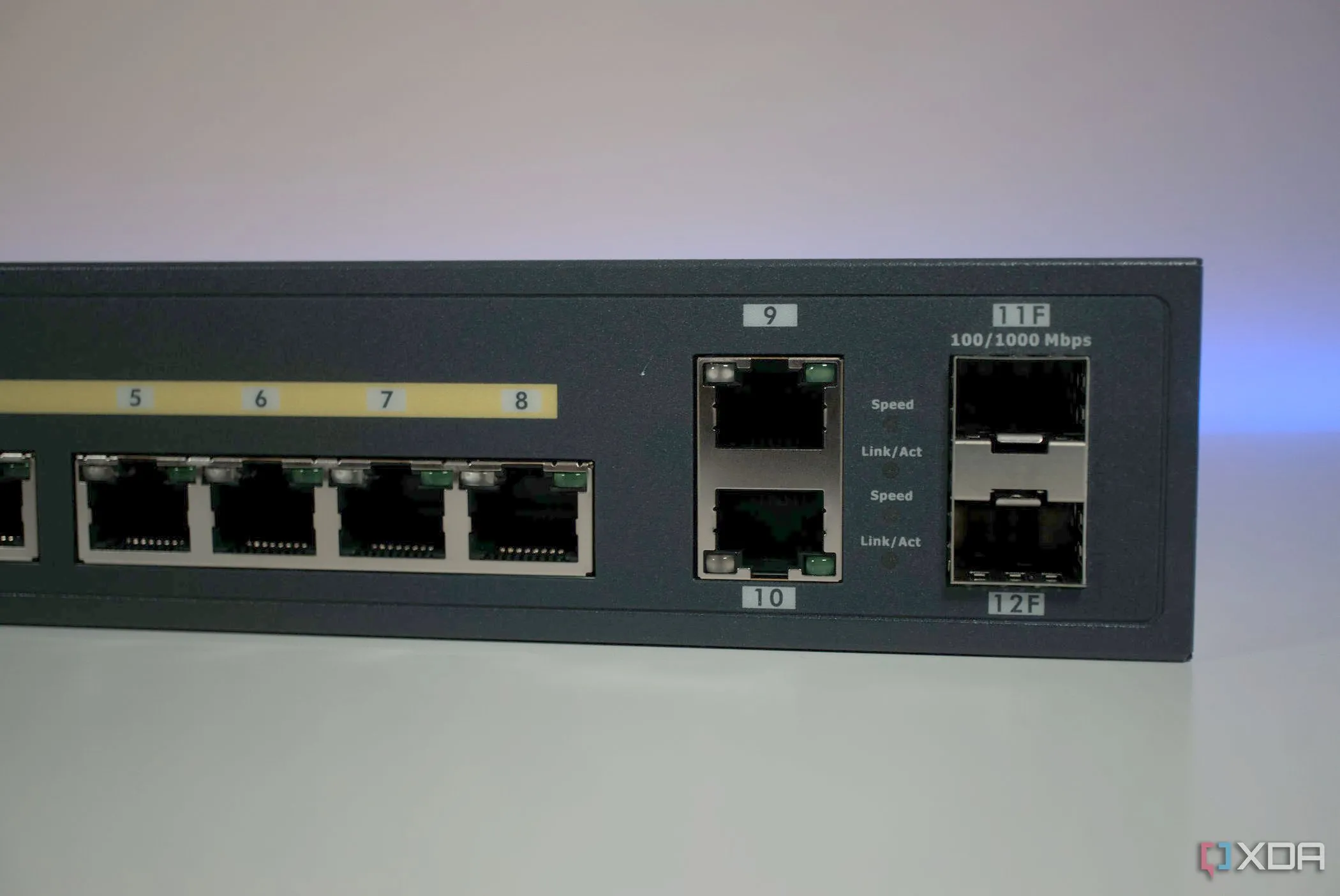

Switch quản lý EnGenius ECS112FP với các cổng uplink SFP và RJ45
Hướng Dẫn Cấu Hình VLAN Trunking Chi Tiết
VLAN Trunking là một trong những tính năng dễ cấu hình nhất trên bất kỳ switch quản lý nào. Nếu bạn đã từng thiết lập VLAN, bạn sẽ biết các trang quản trị cần truy cập.

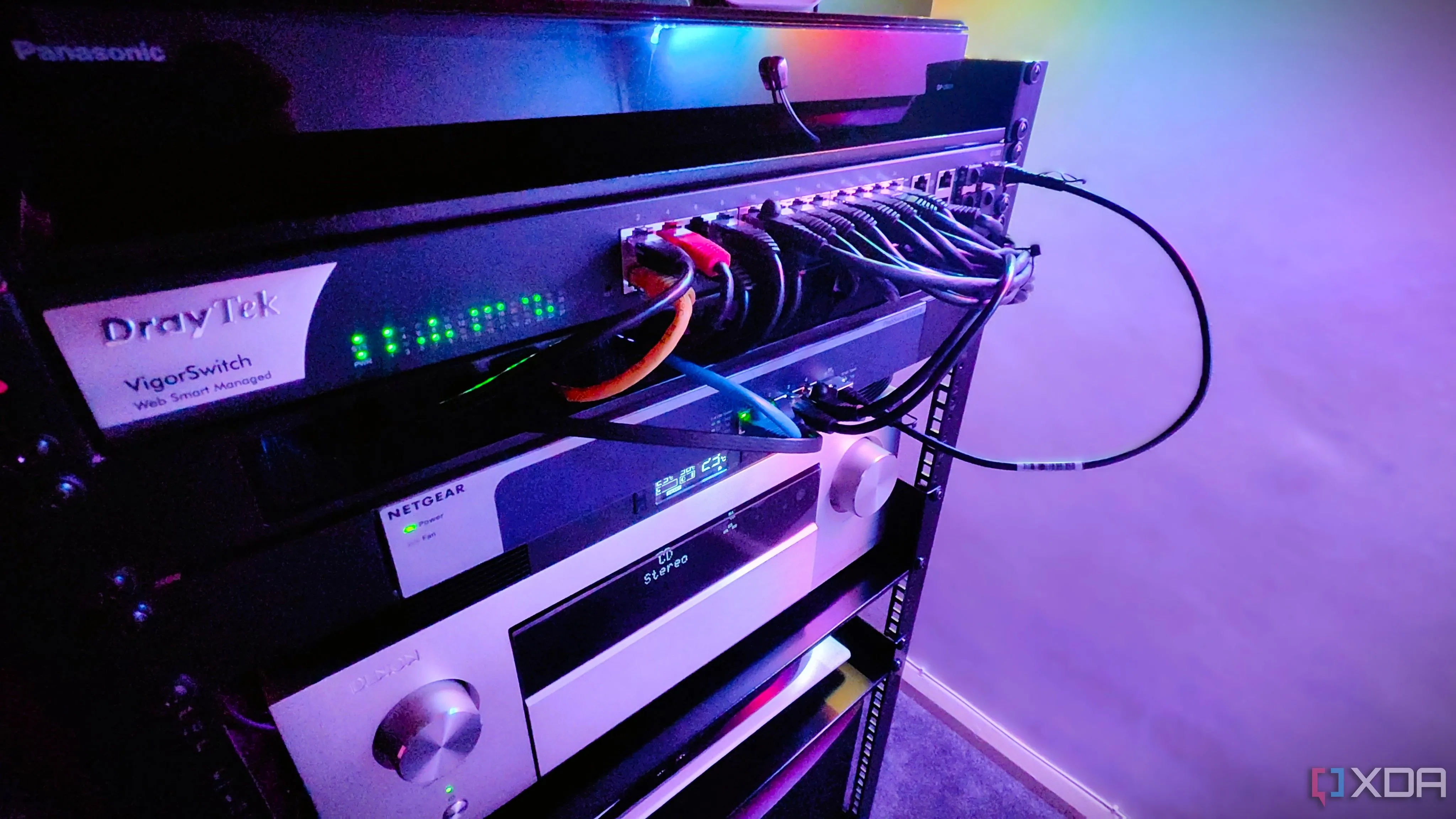

Cận cảnh một switch mạng quản lý trong tủ rack với nhiều thiết bị AVR
Bước đầu tiên: Tìm kiếm cài đặt trên GUI của Switch quản lý
Sau khi đăng nhập vào trang quản trị của switch, hãy tìm kiếm mục “VLAN Setup” hoặc tương tự. Trong đó, bạn sẽ thấy tùy chọn “VLAN Trunking” nằm cạnh mỗi cổng trên switch.
Điều đáng lưu ý là mặc định các switch không quản lý (unmanaged switches) thường hoạt động ở chế độ trunking, cho phép lưu lượng truyền đến thiết bị tiếp theo. Tuy nhiên, không phải mọi switch không quản lý đều có thể truyền “VLAN Frames” (các gói dữ liệu đã gắn thẻ VLAN) một cách chính xác. Do đó, tốt nhất bạn nên sử dụng switch quản lý trên toàn bộ mạng nếu bạn đang sử dụng VLAN.
Ví dụ, trên switch quản lý Zyxel trong phòng lab của tôi, cài đặt VLAN Trunking được tìm thấy tại trang quản trị sau:
SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

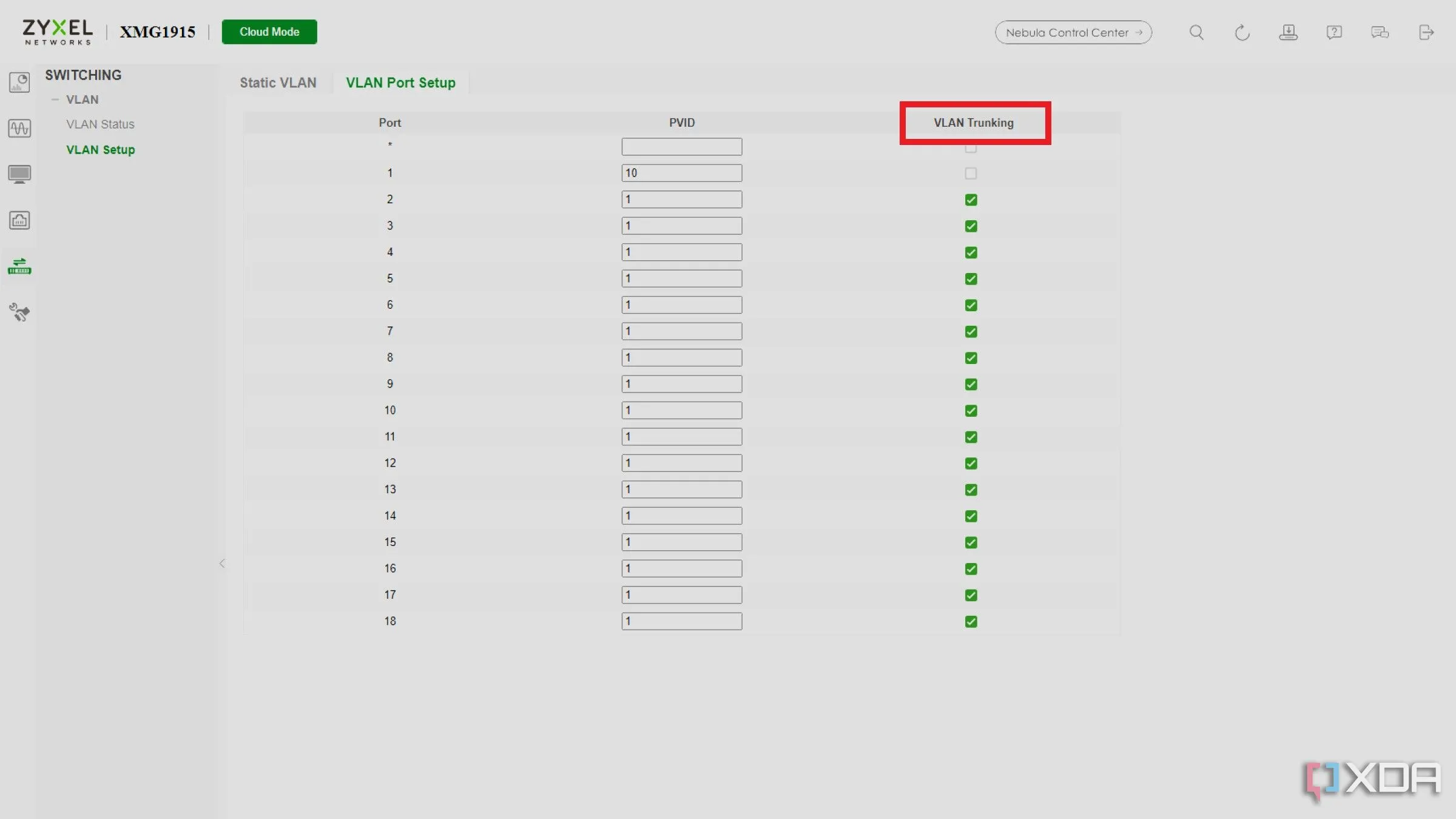

Ảnh chụp màn hình giao diện quản trị switch Zyxel hiển thị cài đặt VLAN Trunking
Cấu hình cổng Trunking hiệu quả
Mỗi cổng trên switch sẽ có tùy chọn để bật hoặc tắt VLAN Trunking. Bạn nên chỉ bật tính năng này cho các cổng được sử dụng làm “trunk link” – tức là các cổng kết nối các switch lại với nhau. Nếu bạn bật Trunking cho các cổng khác không phải là liên kết trunk, tất cả các quy tắc VLAN đã thiết lập sẽ không được tuân theo vì Trunking cho phép tất cả lưu lượng đi qua cho đến khi nó đến VLAN đích.
Điều này có nghĩa là bạn sẽ cấu hình Trunking trên một cổng của mỗi switch đầu cuối và hai cổng trên mỗi switch trung gian: một cổng đến từ một thiết bị đầu cuối và một cổng đi về phía thiết bị đầu cuối mong muốn. Hơn nữa, bạn có thể thiết lập những VLAN nào được phép sử dụng cổng trunk, giúp tăng cường phân đoạn và bảo mật mạng.

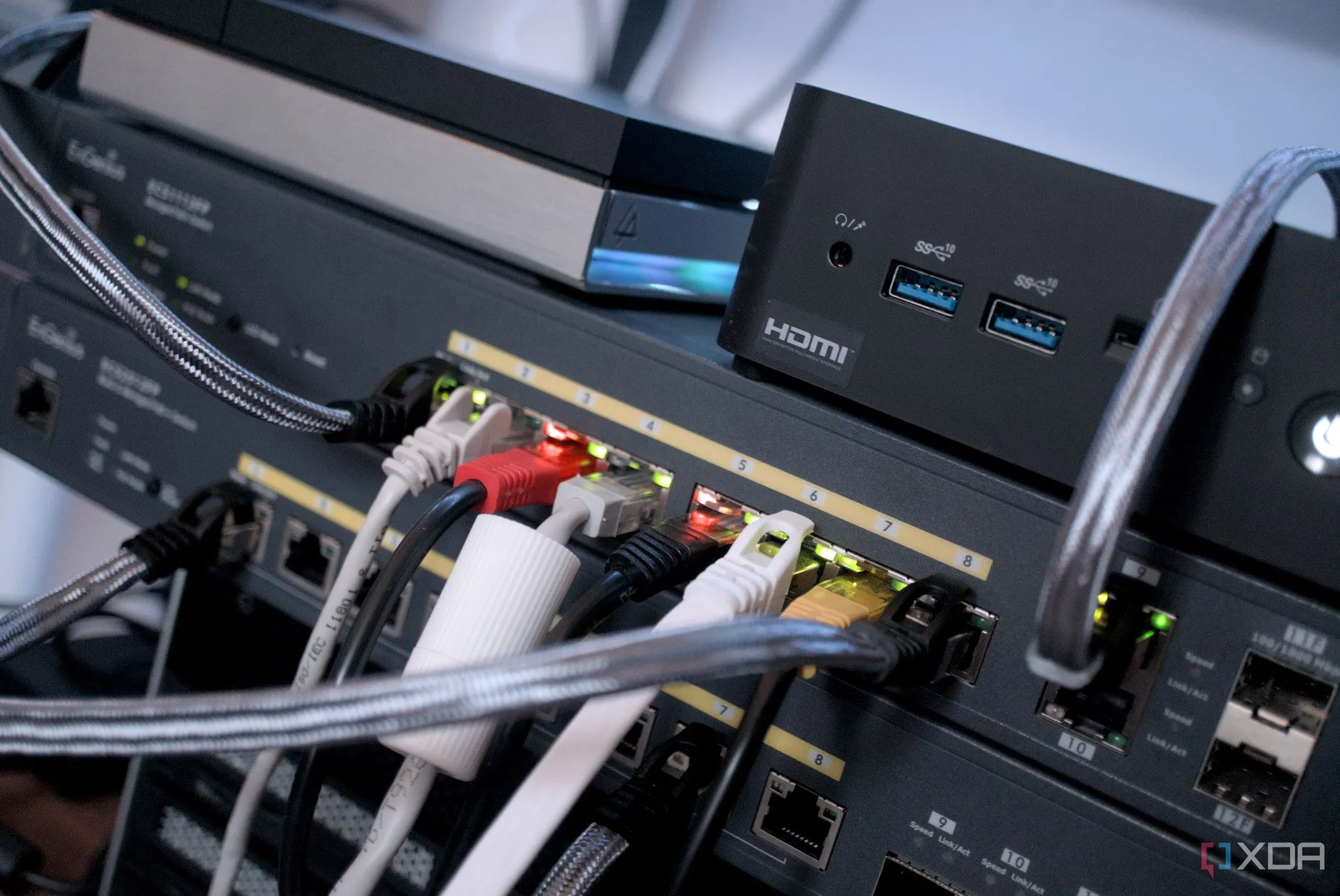

Bố cục mạng với switch, router và NAS, minh họa sự đa dạng thiết bị
Lợi Ích Vượt Trội của VLAN Trunking
VLAN Trunking là một giải pháp thiết yếu giúp đơn giản hóa và tối ưu hóa hệ thống mạng phức tạp. Nó mang lại nhiều lợi ích đáng kể, từ khả năng mở rộng đến tăng cường bảo mật.
Đơn giản hóa là ưu tiên hàng đầu
VLAN Trunking cho phép dữ liệu từ nhiều VLAN khác nhau đi qua mạng một cách minh bạch, đến được các thiết bị đầu cuối mà không làm tăng tải trên các thiết bị mạng trung gian. Điều này không chỉ giúp giảm thiểu cấu hình thủ công mà còn mang lại các lợi ích khác như:
- Tăng cường khả năng mở rộng mạng: Giảm độ phức tạp của các kết nối vật lý, giúp mạng của bạn dễ quản lý hơn khi mở rộng quy mô.
- Tối ưu hóa lưu lượng mạng: Cho phép phân đoạn và ưu tiên lưu lượng mạng, đảm bảo các dịch vụ quan trọng được ưu tiên.
- Đơn giản hóa hạ tầng: Giảm yêu cầu về phần cứng và độ phức tạp của các bộ quy tắc trên các switch quản lý của bạn.

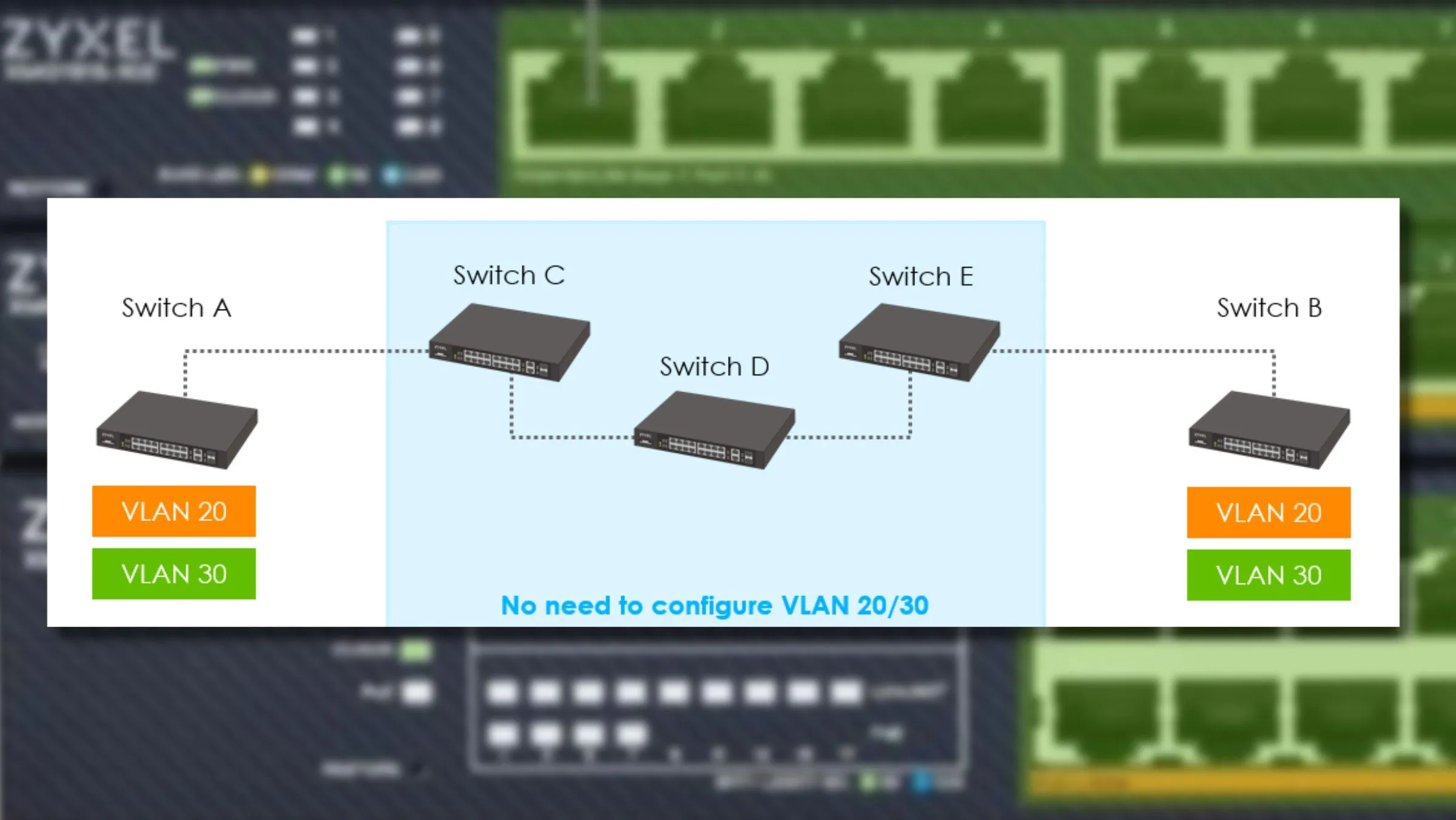

Sơ đồ minh họa hoạt động của VLAN Trunking trên các switch Zyxel, đơn giản hóa luồng dữ liệu
Hơn nữa, VLAN Trunking là một phương pháp tốt nhất trong môi trường doanh nghiệp, vì vậy việc áp dụng nó vào mạng gia đình của bạn cũng giúp bạn tích lũy kinh nghiệm và kỹ năng thực tế có giá trị.
Biến Mạng Phức Tạp Thành Đơn Giản Chỉ Trong Vài Phút
Việc truyền tải lưu lượng VLAN giữa hai điểm cuối nghe có vẻ là một quy trình thiết lập phức tạp. Tuy nhiên, với VLAN Trunking, bạn có thể đơn giản hóa mọi thứ chỉ bằng một liên kết trunk duy nhất. Điều này giúp tiết kiệm thời gian thiết lập, giảm chi phí phần cứng, số lượng cáp Ethernet bạn cần chạy, và đơn giản hóa cuộc sống của bạn. Chỉ mất vài phút để cấu hình và bạn sẽ có một thiết kế mạng đơn giản và hiệu quả hơn.
Kết luận
VLAN Trunking là một tính năng mạnh mẽ và không thể thiếu cho bất kỳ ai đang quản lý một hệ thống mạng với nhiều VLAN và nhiều switch. Nó không chỉ đơn giản hóa quá trình cấu hình và quản lý mà còn tăng cường hiệu suất, khả năng mở rộng và bảo mật mạng của bạn. Bằng cách áp dụng VLAN Trunking, bạn có thể biến một mạng phức tạp thành một hệ thống hoạt động trơn tru và dễ dàng bảo trì. Hãy bắt đầu khám phá và cấu hình VLAN Trunking ngay hôm nay để trải nghiệm những lợi ích vượt trội mà nó mang lại cho mạng của bạn. Nếu bạn có bất kỳ câu hỏi hoặc kinh nghiệm nào về VLAN Trunking, hãy chia sẻ ý kiến của bạn ở phần bình luận bên dưới!
